双组份聚硫密封膏
一、概述
我公司生产的聚硫建筑封膏,经国家建筑防水材料产品质量监督检验中心检测,产品质量达到了中华人民共和国建材行业标准JC483-92中的优等品指标,是国际、国内最领先防水材料。在国外发达国家中高层建筑均采用聚硫建筑膏的墙体接缝密封。与化工研究院共同研制的聚硫防水密封膏适用于长期浸水建筑接缝密封,与混凝土粘接性能好。如:地下防水接缝、飞机跑道、贮水池、污水池、地下工程、大型水利工程均采用聚硫密封膏,它具有耐老化性、耐久性、气密性和防水性,良好的粘接性的高伸长橡胶形状高弹性体,国内现已在部分大型水库、贮水池、污水池、地下工程,已采用本产品,深受工程技术人员的好评。
二、固化特性与施工作业性、物理性能
序号
|
|
A类 |
B类
|
一等品 |
合格品 |
优等品 |
一等品 |
合格品 |
1 |
密度,g/cm3 |
规定值±0.1
|
2 |
适用期,h
|
2~6
|
3 |
表干时间,h ≤ |
24 |
4 |
渗出性指数 ≤
|
4 |
5
|
流变性
|
下垂度(N型),mm ≤ |
3 |
流平性(L性) |
光滑平整
|
6 |
低温柔性,C |
-30
|
-40 |
-30 |
7 |
拉伸粘接性 |
最大拉伸强度,MPa ≥ |
1.2 |
0.8 |
0.2
|
最大伸长率,% ≥ |
100 |
400 |
300 |
200 |
8 |
恢复率,% ≥ |
90 |
80
|
9 |
拉伸一压缩循环性能 |
级别 |
8 020 |
7 010 |
9 030 |
8 020 |
7 010 |
粘接破坏面积,% ≤ |
25
|
10 |
加热失重,% ≤ |
10 6 10
|
三、产品技术性能
配合物的性能:非下垂型、高伸长,低模量的聚硫建筑密封膏完全固化后为橡胶状高弹性体。
配合比:主剂(A):固化剂(B)=100:10(质量份,标准状态下),随季节,地域气温的变化。可用固化剂使用量的多少来调节适用期的长短,B组份的变动范围在8-12之间。
四、产品使用范围
产吕名称 |
执行标准 |
应用范围 |
YL-500 |
JC483-92 |
主要用于建筑工程 |
YL-550 |
JC483-92 |
主要用于污水处理工程 |
YL-560 |
JC483-92 |
主要用于饮水用系统工程 |

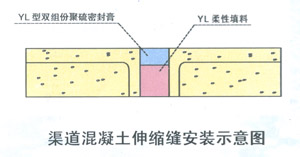

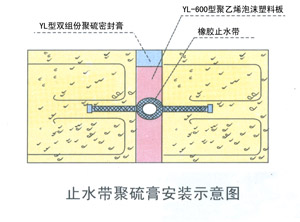

五、施工方法:
1、被密封表面的处理:
施工前要除去被粘表面的油污,附着物,灰尘等杂物,保证被粘表面干燥,平整,以防止粘接不良。
2、填充背衬材料:
按设计要求,向接缝内填充背衬材料。
3、涂刷底涂液:
设计要求使用涂液的工程,或长期浸水部位的密封,需要涂底涂液涂刷在被粘表面上,干燥成膜。(我公司备有底涂液,购货时城要先说明)。
4、密封剂的配制:
按说明书给定的配合比,将两个组份配合均匀,即可使用,不论机混或是手工混合,都应达到色泽均匀无色差。混合时应防止气泡混入,涂胶时应防止气泡混入,压实,填平密封处。
六、包装、贮运
1、包装
小包装为每6桶集成一纸箱,A、B配套,合计重25公斤大桶包装为A组份净重200公斤,B组份净重20公斤,配套供货。
2、贮运
聚硫密封膏为不易燃,无爆炸危险的产品,可按一般非危险品的运输,运输中严防日晒雨淋,禁止接近热源,防止碰撞挤压,保持包装完好无损。
本产品应贮存于阴凉、干燥、通风的仓库中,在不高于27℃的条件下,自生产之日起,贮存期为六个月。
|
